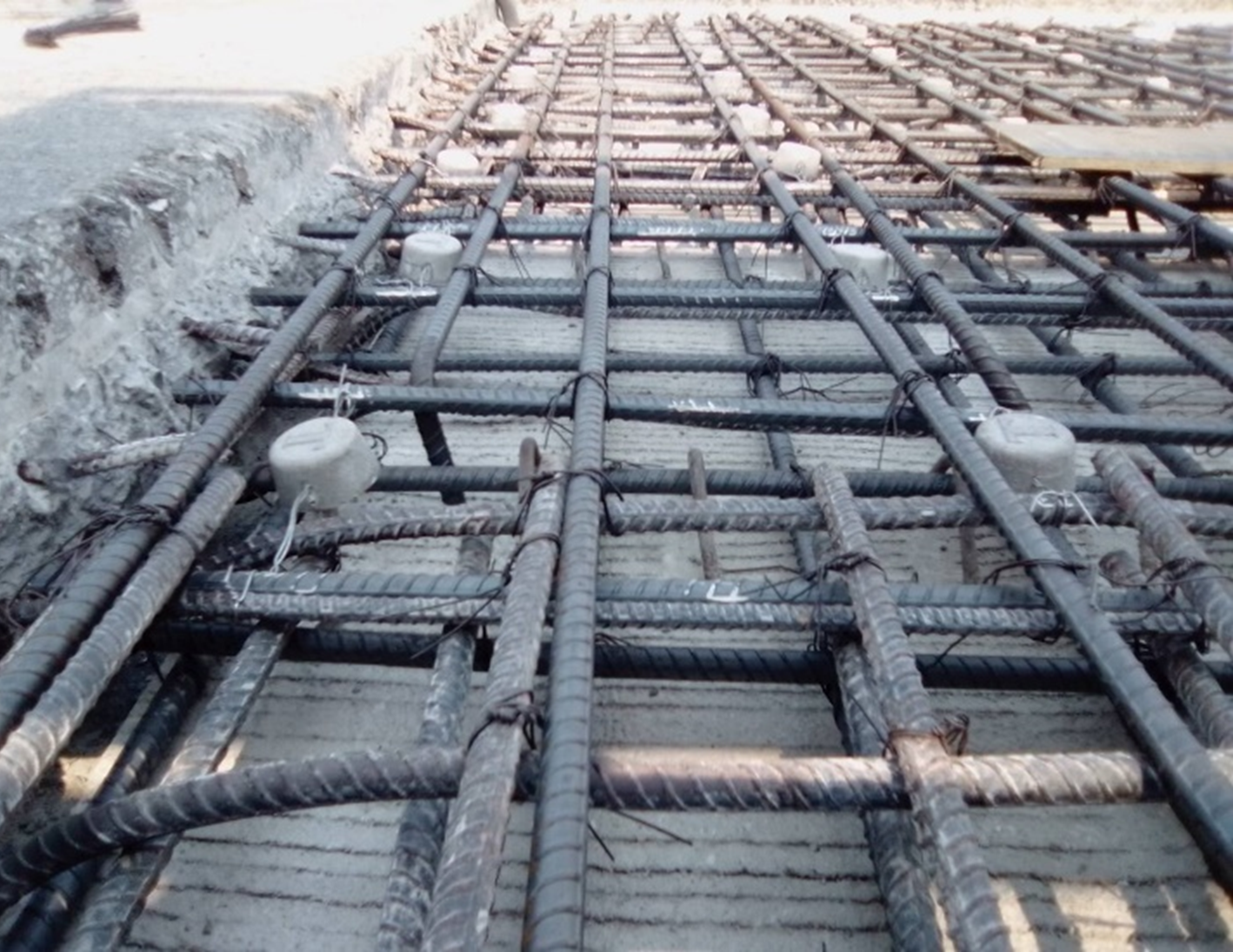

สังกะสีกันกร่อนสำหรับป้องกันสนิมของเหล็กเสริมในคอนกรีตหรีอคอนกรีตแอโนด (Zinc Anode for Corrosion Control of Reinforcing Steel in Concrete หรือ Concrete Anode) ถูกห่อหุ้มด้วยมอร์ตาร์ผสมพิเศษ (AIkali – Activating Mortar) ที่มีความเป็นด่างเท่ากับหรือมากกว่า 14 ( PH ≥ 14 ทำให้สามารกจ่ายกระแสไฟฟ้า เผื่อป้องกันเหล็กเสริม เป็นสนิมได้อย่างมีประสิทธิภาพและต่อเนื่องยาวนาน ซึ่งคอนกรีตแอโนด จะมีลักษณะรูปร่างคล้ายลูกปูน จึงสามารถผูกลวดหรือรัดด้วยเข็มขัดโลหะ
เข้ากับเหล็กเสริมได้ง่าย โดยสังกะสีกันกร่อนนั้นเป็นไปตามมาตรฐาน ASTM B418 Type Il.
คอนกรีตแอโนด ของ TMP ได้รับการรับรองมาตรฐาน มอก. 3029-2563 และได้รับการทดสอบจากหน่วยงานกลางว่าสามารถทำให้เหล็กเสริมมีค่า Polarization Decay ไม่น้อยกว่า 100 mV และมีรัศมีในการป้องกันสนิมไม่น้อยกว่า 60 cm โดยมีระยะเวลาในการป้องกันสนิมของเหล็กเสริมได้ไม่น้อยกว่า 10 ปี ตามมาตรฐาน ISO 12696 หรือมาตรฐานอื่น ที่เทียบเท่า และนอกจากนี้มอร์ตาร์ผสมเศษยังไม่มีส่วนประกอบที่เป็นกรดที่จะทำให้ค่า PH ของคอนกรีตสดลงจนทำให้ เหล็กเสริมเกิดสนิม หรือมีส่วนผสมของสารเคมีใดๆ เช่น Chloride หรือ Bromide ที่จะกัดทำลายเหล็กเสริมให้เกิดความ เสียหายได้

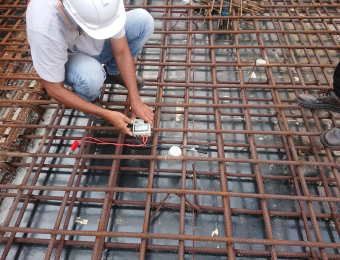

TMP Concrete Anode
Normally, rust or corrosion of reinforcing steel in concrete is restricted by high alkaline environment (pH > 12). The passive film on the steel surface is the key for corrosion control in concrete. However, the passive film of reinforcing steel will become unstable or be destroyed in the presence of chloride or carbon dioxide. Concrete is permeable and allows the ingress of chloride and carbon dioxide. The carbon dioxide will react with alkali and form carbonate. Carbonation will reduce the pH value of concrete to about 8. If the carbon dioxide penetrates deeply into concrete and reaches the reinforcing steel, the passive film is destroyed and steel begins to corrode.
The corrosion of reinforcing steel due to ingress of chloride is more common than that of carbon dioxide. The cracking and spalling of reinforced concrete can be frequently founded in seawater, blackish water, seacoast, salty ground water and etc. The rust is larger than steel. Thus, the internal pressure or expansion within the concrete is the cause of cracking and spalling.
Thai Marine Protection Co., Ltd. (TMP) develops zinc anode which is encased in special mortar containing lithium hydroxide. This special mortar will prevent zinc anode from passivation and improve current output of the zinc anode. Moreover, the special mortar does not contain any acid or chemicals such as chloride or bromide which can damage the reinforcing steel in concrete. Therefore, the zinc anode of TMP can be used to control or prevent the rust of reinforcing steel in both new and old concrete structures.
